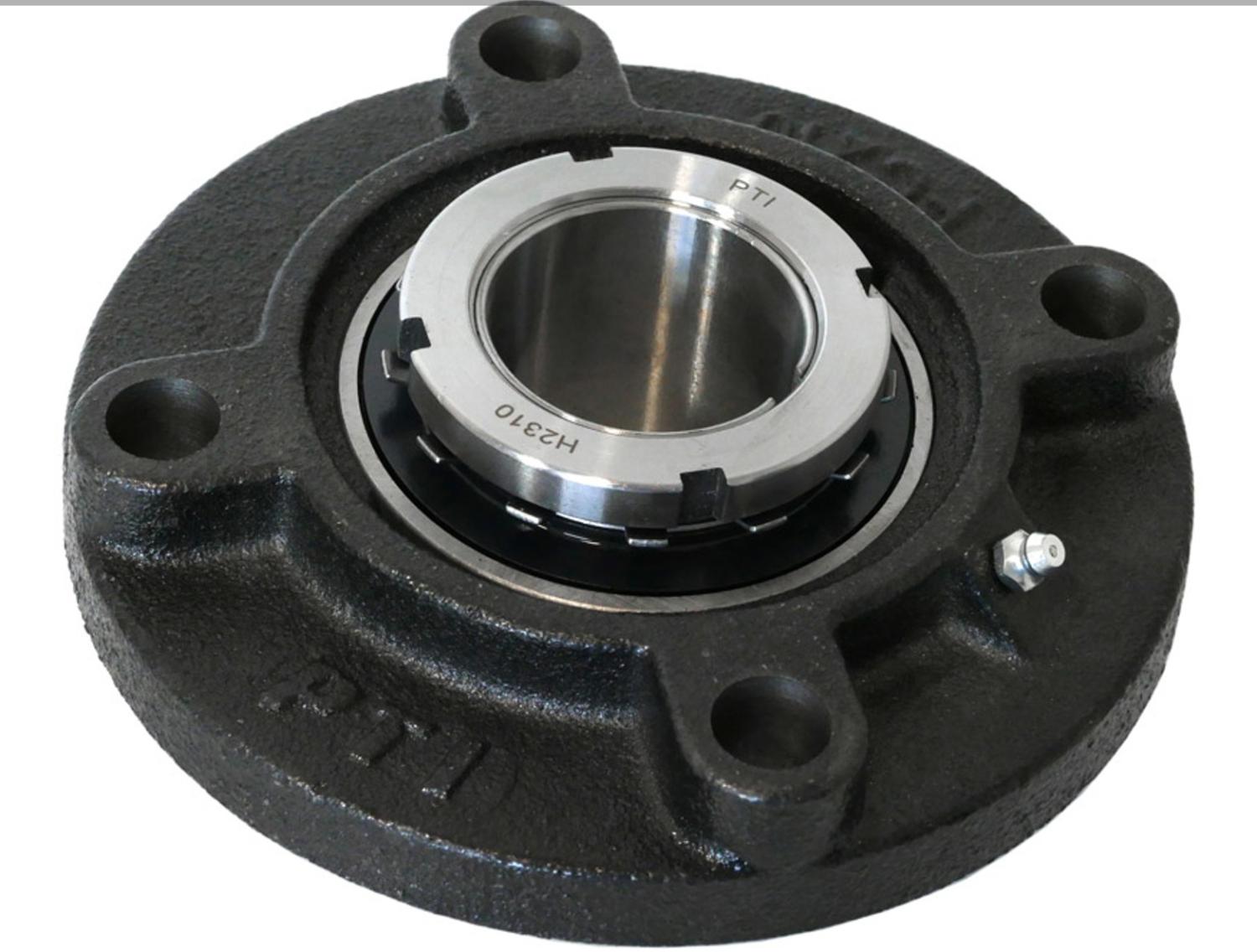

UKFC 213 Lagerenhet

Våra runda 4-bults flänslager i UKFC-serien kan användas i många applikationer. De är installationsklara och enkla att underhålla. UK-lagret har en konisk innerring som passar med en klämhylsa som säljs separat. En klämhylsmontering ger en jämn infästning på axeln och möjliggör högre varvtal och mindre vibrationer. För att kullagret ska skyddas mot fukt, damm och mekanisk påverkan är det utrustat med gummiläpptätningar och en metallsköld på utsidan. Lagerhuset har en centreringstapp på baksidan.

Kvaliteten och mängden litiumfett som används i våra kullager möjliggör kontinuerlig drift i temperaturområdet från -30°C till 110°C. Lagret har en sfärisk ytterring, vilket innebär att lagret enkelt kan bytas ut och kompensera för vinkelfel i konstruktionen. Lagret är underhållsfritt vid normal användning, men kan smörjas om vid behov.

Rekommenderad axelpassning är h7-h9.

FULLSTÄNDIG BETECKNING: UKFC 213

( d ) INNERDIAMETER: 65 mm

( Q ) YTTERDIAMETER LAGERHUS: 205 mm

( P ) DELNINGSDIAMETER: 170 mm

( C ) AVSTÅND HÅL: 120,2 mm

( i ) TJOCKLEK: 16 mm

( J ) BREDD ANSATS: 14 mm

( F ) DIAMETER PÅ ANSATS: 145 mm

( 4-S ) PASSANDE BULT: M16

UKFC LAGERHUS: FC213 / FC 213

INSATSLAGER: UK 213

LÄMPLIG KLÄMHYLSA H2313  Klämhylsa H2313
